Introducción
El Widget de Círculo de progreso de Bizagi está disponible para descarga en el Widget Xchange de Bizagi.
A través de este Widget, usted podrá mostrar un gráfico (gráfico circular) indicando un estado dado en sus procesos.
Antes de empezar
Para poder probar y utilizar este Widget, usted necesitará:
1.Bizagi Studio previamente instalado.
2.Este Widget en específico instalado previamente como se describe en https://help.bizagi.com/platform/es/index.html?widget_xchange.htm, o en https://help.bizagi.com/platform/es/index.html?widgets_manualinst.htm.
Consideraciones del modelo de datos
Para poder utilizar este Widget, usted necesita tener en su modelo de datos:
•Un atributo de tipo Entero que contenga el porcentaje estadístico que desea mostrar.
Configuración de propiedades
Para configurar este Widget una vez fue instalado en su proyecto, inclúyalo en cualquier forma y establezca sus propiedades en el diseñador de formas, tal y como lo haría con cualquier otro tipo de control de Bizagi.
Considere las siguientes propiedades.
PROPIEDAD |
POSIBLES VALORES |
VALOR POR DEFECTO / SUGERIDO |
|---|---|---|
Mapeo de datos |
Atributo de tipo entero que representa la información del porcentaje.
Observe que puede utilizar la configuración valor por defecto. |
No aplica. Esta propiedad es obligatoria. |
Estilo |
Número de 1 a 4 que representa los 4 estilos predefinidos del gráfico. |
1 |
Velocidad de animación |
Configuración que indica la velocidad en la que el gráfico se llena. Los posibles valores son: •Slow •Medium •Fast •None |
Medium |
Tamaño |
Indica que el tamaño total (alto y ancho) que tomará el gráfico. Los posibles valores son: •Small •Medium •Large •Fit (ancho=100%) |
Medium |
Color de base |
Color de base del gráfico (para el relleno y otros elementos). Los posibles valores son: Verde, amarillo, marrón, blanco, azul o rojo. |
Verde |
|
Observe que todos los controles y Widgets habilitan la propiedad visible que le permite establecer si el control debe ser mostrado en una forma dada o no (e.g, utilizando una regla de negocio).
Este Widget fue diseñado como de solo lectura. |
Para una documentación completa o información adicional sobre las posibilidades de este Widget (p.ej, si desea personalizarlo o extenderlo), consulte la información sobre la implementación del plugin de jQuery en http://jquery-plugins.net/circliful-jquery-circle-statistics-plugin.
Obsérvelo en acción

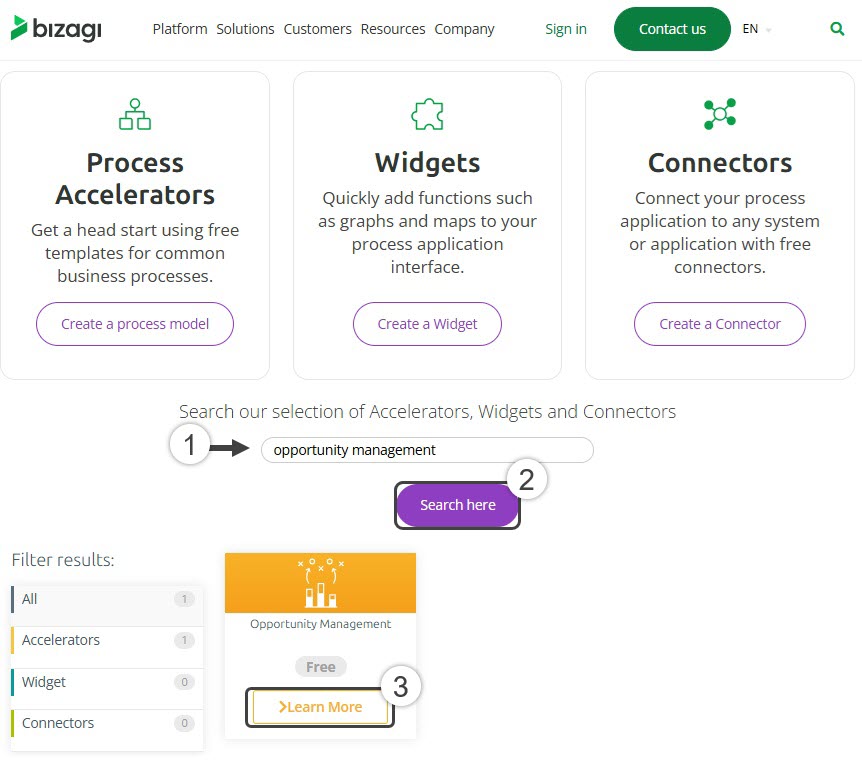

El proceso Manejo de Oportunidades disponible en Process Xchange ya tiene el Widget de Círculo de progreso completamente funcional. (https://www.bizagi.com/es/plataforma/xchange).
